Как отвести грунтовые и ливневые воды от фундамента дома

Защитить здание от негативного воздействия избыточной влаги призваны дренажная и гидроизоляционная системы фундамента. Грамотно спроектированная и хорошо собранная система обеспечит отвод воды от дома и предотвратит повреждения постройки, вызванные высокой влажностью, чреватой образованием инея, обмерзлости, подтоплением погребов, отсыреванием пола первых этажей, образованием наледей, плесени и луж вблизи здания.

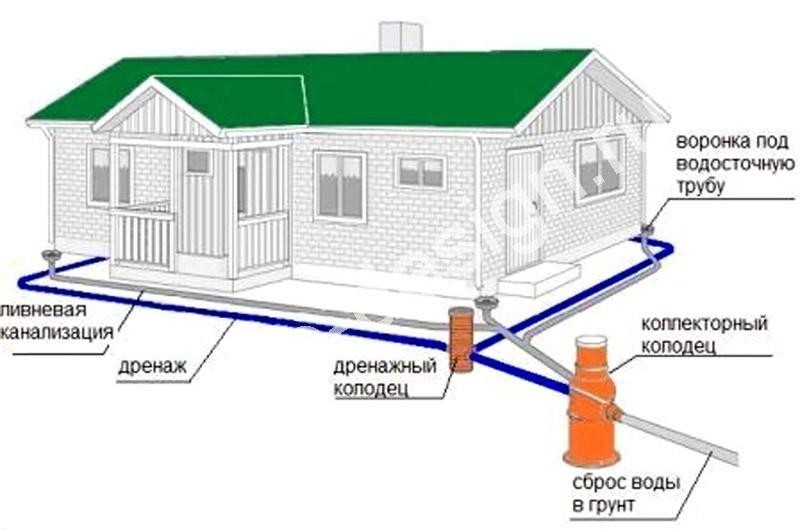

Схема дренажной системы

Схема дренажной системы.

Дренажная система защитит фундамент от воды

При выполнении монтажа дренажной системы фундамента используется материал, хорошо пропускающий влагу (зачастую это щебень). В него укладываются специальные дренажные трубы. Для облегчения монтажных работ иногда в единую траншею укладываются трубы системы дренажа и ливневой канализации.

При этом всегда соблюдается условие: верхний край труб располагается ниже подошвы фундамента.

Одной из важных составляющих гидроизоляции является отмостка. Она опоясывает фундамент по всему периметру. Главным качеством отмостки является правильная ширина, отсутствие трещин и правильный угол уклона.

Защита фундамента дома от талых и ливневых вод

Схема дренажного узла

Схема дренажного узла.

Как правило, отмостка предназначена для защиты фундамента от талых и дождевых вод. Отвод воды иногда выполняют и посредством поверхностных дренажных лотков по краю отмостки. Но эффективность применения поверхностных лотков довольно сомнительна, особенно в весенний период, когда течение талой воды устремляется по мерзлой земле, как по настилу, и лотки быстро забиваются. А ночью, при понижении температуры, вода замерзает и к утру лотки практически выходят из строя. Использование дренажных лотков более целесообразно в летний период, когда ливневые воды попадают с газонов в поверхностную дренажную систему.

Отвести талую и ливневую воды от фундамента можно и более дешевым и эффективным способом, с помощью моделирования ландшафта и создания водоразделов.

В этом случае для работы потребуется:

Вначале необходимо определить форму, ширину и глубину водораздела. Прямая граница водораздела обычно выполняется на больших площадях, где могут расположиться большой коттедж, автомобильная площадка, барбекю или патио и еще найдется место для лужайки.

Схема устройства дренажной системы

Схема устройства дренажной системы.

При наличии дизайнерской жилки можно создавать грациозные террасы с наклоном от сооружений в 3-5%, пандусы, лесенки, ажурные мостики, красивые ручейки и т.д., не забывая о том, что главной задачей такого ландшафтного дизайна является отвод воды от здания, ее сбор в общий желоб и вывод с участка.

Относительно небольшие дома обводятся дугообразным водоразделом в 3-4 метрах от фундамента. Здесь вода выводится ручьем в дренажный колодец или ближайший кювет. Чтобы вода шла самотеком, глубина таких водоразделов не должна превышать уровень отмостки, а находиться на 20 см ниже ее уровня, но выше дна кювета. Сделав разметки водораздела, можно приступать непосредственно к процессу его создания. Известны два способа его возведения.

Способы создания водоразделов

Первый вариант предусматривает выкапывание канала по дну будущего водораздела с уклоном этого канала в сторону расположения кювета. Для работы необходимо запастись доской и уровнем для определения уклона. Затем от отмостки прокапывается несколько каналов, ведущих к первому, – они выступают в роли маяков. И в итоге между каналами-маяками снимается грунт.

Второй способ создания водораздела заключается в следующем: ко дну водораздела с уклоном от отмостки снимается грунт, тем самым обеспечивая сток воды. Затем этот грунт складывается в виде широкого бруствера за водоразделом, создавая уклон фунта от дома. Максимальная высота бруствера выполняется в проекции дома, а по его бокам она снижается и приближается к нулевой отметке – все зависит от количества грунта. Самая главная задача в этом процессе – добиться оттока воды не только по водоразделу, но и на участке в прямом направлении к жилищу с “верхней террасы”. После проделанной работы дом окажется на небольшом возвышении и талая вода, а также дождевые потоки будут направляться от фундамента дома.

Схема дренажа участка

Схема дренажа участка.

Не лишними будут и меры по снижению проникновения воды в грунт в водораздельной зоне, поскольку прошедшие в землю ливневые воды приобретут статус “верховодки” и могут способствовать подвижке плывунов.

В данном случае самым простым, дешевым и многократно опробованным способом является создание газона. Следует отметить, что дождевая вода на природном лугу достаточно легко проникает в грунт, в то время как хороший взрослый газон направляет воду по уклону, вследствие чего водой пропитывается лишь 2-3 см верхнего слоя земли. Подобный защитный эффект газона обусловлен наличием плотного волокнистого мата, который образуют более-менее одинаковые по форме и размеру травы (травосмесь может содержать до 6 разных сортов). Это красивое природное покрытие не позволит проникать воде вглубь грунта при правильном сооружении газонов.

Защита фундамента от грунтовых вод

Как известно, фундамент любой постройки может подвергаться неблагоприятному воздействию грунтовых вод. Их негативное влияние обусловлено наличием в составе грунтовой воды компонентов, обладающих разрушающими свойствами для фундаментов. Использование внешней гидроизоляции и сооружение опорных стенок не дают 100-процентной гарантии защиты фундамента здания, особенно если он выполнен из блоков ФБС.

http://www.youtube.com/watch?v=rWOPbKljwwg

Для защиты фундамента от проникновения грунтовых вод обычно с целью оценки их уровня бурятся несколько скважин или сразу копаются котлованы по углам здания под инспекционные колодцы. Помимо изучения состава грунтов, измеряются уровни и перепады высот на необходимом участке. Для установления самой низкой точки учитывается наличие за участком ручьев и оврагов.

Глубиной заложения дренажа является глубина промерзания грунта, при расположении данной системы выше необходимого уровня она обязательно утепляется. На современных дачных и коттеджных участках для сохранения ландшафтного дизайна обычно выполняется закрытый дренаж, который прокладывается с небольшим уклоном. По периметру наружных сторон фундамента сооружения располагаются контурные дренажные системы. Устройство дренажа строится из нескольких слоев: песок, гранитный щебень, затем укладываются перфорированные дренажные трубы, снова слой щебня, песка, и все укрывается геотканью. Снаружи система засыпается землей и дерном. Важно соблюдать последовательность слоев. Выкладываемый на дне траншеи слой из песка и щебня выступает в качестве амортизатора.

Схема монтажа дренажной трубы

Схема монтажа дренажной трубы.

Стоит отметить, что очень важным условием успешного строительства является планирование всех работ и правильная последовательность их выполнения. Ведь когда в процессе участвует несколько компаний, к примеру, одна делает бассейн, вторая дренаж, а третья строит дом, то постоянный проезд грузового транспорта и сама стройка приводит к нарушению состояния почвы. Поэтому вмешательство в подземную среду должно быть хорошо продуманным и минимальным. Так, вместе с дренажными работами можно выполнить монтаж инженерных сетей, проложить кабель для уличного светильника, оборудовать автономную канализацию, скважины.

При строительстве глубинного дренажного водоотвода, основным назначением которого является предотвращение подтопления фундамента и подвальных помещений, уровень грунтовой воды всегда отводится ниже основания фундамента минимум на 0,5 м. В зависимости от предполагаемой нагрузки, гидравлическим расчетом определяется диаметр трубы. Наиболее распространены в применении дренажные трубы диаметром 200, 150, 110 и 63 мм. Дренажные трубы оборачиваются геотекстилем, геотканью или кокосовым волокном, чтобы избежать засорения отверстий. Если этого не сделать, то отверстия могут быстро забиться и дренажная система будет нуждаться в очистке.

http://www.youtube.com/watch?v=ZbAhUPcJIEQ

В продаже имеются дренажные трубы в бухтах по 50 м. Соединяются они посредством фитингов. Срок эксплуатации дренажных труб довольно длительный, под землей они могут функционировать до 50 лет.

С целью наблюдения за состоянием дренажных линий и возможности их очистки монтируются специальные смотровые пластиковые колодцы с ребрами жесткости.

Вся система дренажных труб сводится в единый коллектор – инспекционный колодец, откуда грунтовая вода самотеком уходит в дренажный ручей или колодец. В некоторых случаях для удаления воды используется дренажный насос.

При устройстве дренажной системы важно учитывать и тот факт, что использование известкового щебня является крайне нецелесообразным, по той причине, что он забивает отверстия в трубах. Наиболее оптимальным вариантом использования считается гранитный щебень, наличие которого исключит возникновение подобных проблем.

http://www.youtube.com/watch?v=Rc2p5kQRckc

Еще одним немаловажным нюансом является правильный выбор фильтра для разных типов почв. Так, в супесчаных, песчаных, земляных и торфяных почвах специалисты используют фильтры из геотекстиля и геоткани, а в глинистую почву и суглинки дренажные трубы укладывают с фильтром, изготовленным из кокосового волокна.
