Измерение труб метрической и дюймовой системами

Описание систем измерения труб

Каждый человек, вне зависимости от профессии, который сталкивался с трубами, знает, что есть несколько вариантов их измерения – это метрическая и дюймовая, при этом для каждого отдельного случая идет свое исчисление.

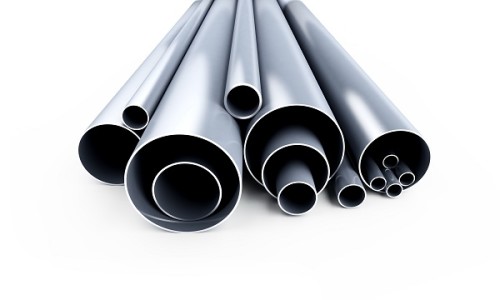

Трубы разных диаметров

Чаще всего трубы, предназначенные для водоснабжения, маркируются диаметрами, указанными в дюймах.

 Дюймовая система измерения (она же имперская) используется для газо- и водопроводов, а соответственно, все остальные лежат в метрической системе.

Основные расчеты происходят по внутреннему диаметру трубы, но бывают исключения, когда при инженерных расчетах используется и наружный диаметр. При этом производители не всегда придерживаются принятых норм, и временами путают системы измерения, соответственно, уже вручную приходится пересчитывать данные.

Есть несколько основных диаметров:

  1. 1\2 и 3\4 – эти варианты выделаются в отдельную группу, т.к. у них особенный шаг резьбы, а именно 1,814, соответственно на 1 единицу меры будет целых 14 ниток.
  2. От 1 до 6 дюймов включительно шаг падает и становится всего 2,309, а это уже 11 нитей сечения. Данное количество ниток ничуть не ухудшает положение вещей, но и качественнее соединение не становится.
Трубная резьба

Для того, чтобы определить диаметр, следует измерять внутренний диаметр трубы.

Обыкновенный дюйм имеет длину 25,4 мм, собственно он используется для измерения внутреннего диаметра, но есть в данном случае и уникальная единица измерения – это трубный, который имеет 33,249 мм. Его особенность в том, что включает в себя он уже не только внутренний диаметр, но еще и обе стенки, что в итоге и дает соответствующие результаты. Но есть и свое исключение – это труба в полдюйма, где внешний диаметр будет равен 21,25 мм. Встречается такая единица измерения всего в одном случае, когда используется трубная цилиндрическая резьба.

Таким образом, можно подсчитать, что для трубы, диаметром в 5 дюймов, изнутри будет 127 мм, тогда как наружный – 166,245 (при желании в итоге можно сокращать до 1 цифры после запятой).

Нарезка резьбового соединения

Инструмент для нарезки резьбы

Наиболее распространенным инструментом для нарезки наружной резьбы является лерка.

Чаще всего на трубах приходится резьбу нарезать вручную, а для этого требуются специальные приспособления, коих всего 2 – плашка и клупп. Первый вариант знаком каждому человеку – материал фиксируется в тисках и не спеша, без приложения лишних усилий, нарезается резьба по часовой стрелке.

Клупп же распространен довольно редко, хоть и является более удобным инструментом для новичков. Он не дает возможности ошибиться, но имеет попутно свои неудобства, из-за чего мастера отдают предпочтения либо плашкам, либо автоматическим клуппам.

Отличия метрической от дюймовой трубы

Таблица соотношения диаметров

Зная наружный диаметр и назначение трубы при помощи данной таблицы можно найти ее внутренний диаметр.

Визуально дюймовую трубу не сложно отличить от обычной метрической, т.к. стоит лишь сравнить насечки, и разница будет на лицо. Если разница в градусах для невооруженного глаза незаметна (55 у дюймовой и 60 у метрической), то закругленные нити видно сразу, и ошибиться не получится, даже при желании. Для того чтобы замерить шаг резьбы, есть специальный прибор – резьбомер, но вместо него прекрасно подойдет обыкновенная линейка либо любой другой измерительный прибор, который есть под рукой.

Измеряются метрические трубы строго по наружной стороне, тогда как дюймовые только по внутренней, но это правило нередко игнорируется как с одной стороны, так и с другой.

Есть 2 варианта резьбы по имперской системе – это английская и американская. Английская распространена слабо, тогда как заокеанский вариант берется за образец данной категории. Разница у них лишь в том, что у английского варианта угол насечки 55 градусов, как и в метрической системе, а у американцев 60, который считается общепринятым.

Подведение итогов

Для того чтобы измерить наружный или внутренний диаметр трубы, можно воспользоваться одной из 2-х систем измерения, каждая из которых заслужено пользуется своей популярностью. Имперская система мер чаще всего используется для измерения трубы изнутри, метровая соответственно наоборот.

http://youtu.be/uNlrk68ZQos

Имперской данная система измерения названа из-за ее отца-основателя Великобритании, где каждая длина что-то обозначала. Так дюйм получил свой размер по ширине подушечки большого пальца взрослого мужчины тех времен, миля (тысяча двойных шагов солдата) и очень много других единиц измерения, которые коренным образом отличаются от классической французской системы измерения (именно силами Наполеона метрическая система исчисления получила свое распространение во всем мире).
