Установка нагревательного саморегулирующегося кабеля

Перед тем как подключить нагревательный кабель саморегулирующийся, необходимо внимательно изучить инструкцию к изделию, чтобы произвести подключение правильно.

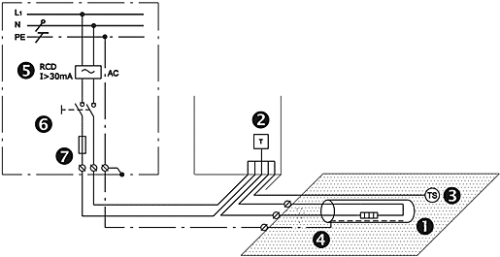

Схема подключения нагревательного кабеля

Схема подключения нагревательного кабеля: 1 — Нагревательный кабель, 2 — Термостат, 3 — Датчик, 4 — Экран, 5 — УЗО, 6 — Выключатель, 7 — Предохранитель.

Если по каким-то причинам инструкция отсутствует или составлена поверхностно, лучше обратиться к специалистам.

Правила установки

Схема монтажа нагревательного кабеля

Схема монтажа нагревательного кабеля.

  1. Нагревательный саморегулирующийся кабель используется только по прямому назначению.
  2. При установке теплоизоляции нужно использовать материал, не деформирующийся при достаточно ощутимых колебаниях температуры.
  3. Ни в коем случае нельзя обрезать саморегулирующийся нагревательный кабель.
  4. Укладка самрега может производиться поверх металлической сетки.
  5. Необходимо измерить сопротивления до начала установки и после. Колебание не должно быть более 10 %.
  6. Запрещается подключать не раскрученный провод к электросети.
  7. Система нагрева не устанавливается при температуре ниже -5 градусов.
  8. При подключении самрега лучше пользоваться схемой. В ней указаны места расположения муфт, расстояние от мебели, стен и др. для обеспечения пожарной безопасности в случае сбоев или неправильной установки температуры.
  9. Нельзя допускать соприкосновение проводов с воздухом. Для этого нагревательный саморегулирующийся кабель и его составляющие необходимо закрыть бетоном или плиточным клеем.
  10. Необходимо сохранить схему установки изделия.
  11. Нельзя эксплуатировать теплый пол раньше, чем через месяц посте установки, так как бетонная стяжка не успеет затвердеть.
  12. Запрещается осуществлять первый прогрев дольше 2 суток.
  13. Если в помещении высокая влажность, терморегулятор в нем устанавливать нельзя.

Комплектация теплого пола и инструменты для установки

Комплекты теплых полов обычно отличаются друг от друга. Это дает возможность выбрать товар согласно вашим требованиям. Также комплект зависит от типа помещения, в котором предполагается установка пола, материала покрытия, наличия сантехнических труб, электропроводки и др.

В примерный комплект теплого пола входит:

Схема теплого пола

Схема теплого пола.

  • нагревательный саморегулирующийся кабель;
  • тепловыравнивающий экран;
  • теплоизоляция;
  • терморегулятор;
  • монтажные направляющие.

Инструменты:

  • силиконовый герметик;
  • плоскогубцы.

Установка нагревательного кабеля

С нагревательного конца аккуратно удалить примерно 2 см внешней оболочки. Далее на этот участок устанавливается термоусадочная трубка нужного размера. Затем ее необходимо плотно усадить при помощи фена и сжать конец трубки плоскогубцами. После этого его нужно загнуть и поверх установить термоусадочную заглушку, перекрыв наружную изоляцию на 2 см. Заглушку также усаживают феном.

Примечание: процесс нагревания производят от конца заглушки к кабелю. Нагрев должен быть равномерным. При появлении блеска необходимо прекратить действие во избежание перегрева.

Затем участку нагрева необходимо дать остыть в течение 10-15 минут.

Подключение самрега к электросети с помощью силового кабеля

Подготовка нагревательного кабеля

Сначала необходимо подготовить нагревательный саморегулирующийся кабель. Для этого внешняя изоляция саморегулирующегося кабеля удаляется на 4 см. Медная оплетка выравнивается, а затем скручивается в хвостик. Далее удаляется внутренняя изоляция на 3 см. Делать это надо очень осторожно, чтобы черная сердцевина не повредилась и была открыта. Для того чтобы токонесущие проводники были оголены, необходимо удалить оболочку сердцевины (не более 3 см).

Прежде чем продолжать подключение, необходимо проверить целостность проводников.

Далее на токонесущие проводники надеваются две черные термоусадочные трубки нужного размера и на заземляющий проводник одна трубка желто-зеленого цвета подходящего размера. Чтобы достичь усадки муфт, необходимо нагреть этот участок кабеля феном. После того как нагретый участок остынет, на оба токонесущих провода надевается термоусадочная трубка и усаживается при помощи фена. Однако ее необходимо сразу сжать плоскогубцами и прижимать некоторое время до полного склеивания между проводниками.

Подготовка силового кабеля

С силовой линии и заземляющего проводника снимается внешняя изоляция не более 4 см. Медную оплетку заземления надо распрямить и скрутить в хвостик. Проводники обрезаются не больше, чем на 3 см. Далее с них удаляется изоляция на 5-6 мм.

Соединение саморегулирующегося нагревательного и силового кабеля

Перед тем как шнуры будут соединены, на силовой кабель надевается термоусадочная трубка нужного размера. Трубка должна надеваться на каждый проводник. Затем силовые проводники скрепляют вместе металлическими соединителями и надевают термоусадочную трубку. Затем усаживают участок при помощи фена.

Примечание: обжим необходимо производить только специальным инструментом!

Схема устройства теплого пола

Схема устройства теплого пола.

При помощи неизолированного металлического соединителя проводники заземления скрепляются. Далее на соединение надевается термоусадочная трубка так, чтобы закрыть внешнюю изоляцию кабелей. Затем трубка усаживается феном до того момента, пока не появится несколько капель герметика.

Примечание: нагрев производится от центра соединения к краям. Прогрев должен быть равномерным. Если на термоусадочной трубке появляется блеск, необходимо сразу прекратить действие, чтобы исключить перегрев.

Затем нужно охлаждать участок нагрева в течение 10 минут.

Подключить нагревательный саморегулирующийся кабель можно без использования силовой линии. Это проводится напрямую прямо к электропитанию при помощи соединительной коробки.

Подключение самрега напрямую

Подготовка нагревательного кабеля

Небольшой участок самрега (около 10 см) очищается от внешней изоляции. Медная оплетка распрямляется и скручивается. Для оголения полупроводниковой сердцевины необходимо удалить 9 см внутренней изоляции. Затем снимается оболочка сердцевины (не более 9 см). Токонесущие проводники также должны быть оголены.

Перед тем как продолжить подготовку к подключению, необходимо проверить целостность проводников. Только после этого силовой и нагревательный кабели могут быть подсоединены друг к другу. На токонесущие проводники надеваются две тонкие термоусадочные трубки черного цвета и одна желто-зеленая трубка на заземляющий проводник. Соединение следует прогреть феном до полной усадки трубки. Затем на оба проводника нужно надеть одну трубку подходящего размера и прогреть феном. Не дожидаясь остывания места нагрева, трубка сжимается плоскогубцами между проводниками и удерживается в течение нескольких секунд до полного склеивания.

На этом подготовка завершается. После этого нагревательный кабель может быть присоединен к сети.

После установки необходимо проверить качество соединений. Контрольная проверка является обязательной и осуществляется согласно описанию в инструкции.

Контрольная проверка

Прежде всего необходимо проверить заземление. Для этого действия используется омметр (прибор для измерения сопротивления электрического тока). Далее проверяется сопротивление изоляции между проводниками. Для этого используют мегометр.

Если ошибок при подключении не было выявлено, саморегулирующийся нагревательный кабель готов к использованию.
