Диаметр канализационной трубы – основной параметр, по которому выбирают трубы для устройства как наружной, так и внутренней канализации.

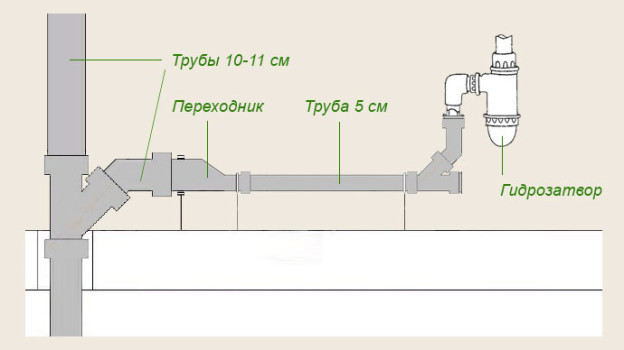

Схема монтажа внутренней канализации

Схема монтажа внутренней канализации.

Трубы выпускаются различного размера. Например, предназначением канализационной трубы 50мм является отведение стоков от отдельно стоящих приборов сантехнического оборудования: ванн и раковин. Исключение – трубы для унитаза. Унитаз – сантехнический прибор, особенностью которого является прохождение за малый промежуток времени очень большого объема воды в момент смыва.

Для канализационного стока унитаза используется канализационная труба 100мм, так как с меньшим диаметром она с большей вероятностью может засориться при попадании в нее твердых фракций. Несмотря на то, что много воды сливается и при опустошении ванны, трубы для их слива используются меньшего диаметра. Стоки из ванной комнаты транспортируются с помощью канализационной трубы 50мм . А связано это с тем, что ее проходимость, по условиям гидравлики, равна проходимости, которая обеспечивает в ней самое узкое место.

Схема устройства канализационного стояка

Схема устройства канализационного стояка.

В ванной же выпуск имеет несоизмеримо меньший диаметр и, кроме того, перекрыт решеткой. Это делает нецелесообразным монтировать трубу большого диаметра. Модели с большим диаметром используют для устройства стояков и их отвода за пределы здания (150 мм) и для укладки уличной сети (200 мм).

При покупке важным моментом является и ее длина. Минимальной длиной является 1 м, а максимальной – 6 м. Они выпускаются длиной 2-5 м.

Диаметр трубы для соединенных сантехнических приборов

Диаметр канализационных труб зависит от количества подключенных к ним санитарных приборов. Естественно, существуют формулы, которые позволяют рассчитать диаметр трубы с учетом количества санитарных приборов: умывальников, раковин, унитазов и ванн. Но на практике данные формулы применяются очень редко, да и в этом нет большой необходимости.

Как нужно правильно поступить, если в туалетной комнате кроме унитаза стоит еще и биде? В данном случае не следует увеличивать диаметр до 150 или 200 мм. Это можно объяснить следующей формулой: проходимость трубы находится в зависимости от квадрата ее диаметра.

Это значит, что если взять трубу диаметром 200 мм, то ее проходимость будет в 4 раза больше, при диаметре 100 мм. Кроме того, ситуация, когда по максимуму заполняется слив из бачка унитаза и биде, практически невозможна.

Говоря иными словами, диаметр канализационных труб для унитаза берется больше совсем не потому, что меньшее значение диаметра не позволит пропустить необходимый объем воды.

Схема монтажа стока канализации

Схема монтажа стока канализации.

Необходимо учесть, что труба для унитаза должна иметь воздушный зазор для того, чтобы пропускать необходимый объем стоков, включающий твердые фракции. Это важно, так как при перемещении фронта воды по стоку воздух вытесняется под высоким давлением.

Образующийся при отсутствии воздушного зазора вакуум, может выдавить водяные затворы во всех отводах и причинить тем самым множество неприятностей. К примеру, это может привести к появлению неприятного запаха в помещении.

Регламентирующие нормы

СНиПом 2.04.01085 регламентируется любой конструктивно необходимый диаметр канализационных труб. В нем приведены способы расчета всех их основных параметров. Расчеты не являются простыми и предусматривают учет самых разных факторов. Это, например, угол, под которым стыкуются выводы из квартир со стояком, уклон горизонтальных участков и многое другое.

Таблицы, предоставленные в СНиПе для наглядности, имеют данные, которые позволяют рассчитать проходимость при четко зафиксированном диаметре по максимуму, то есть решить обратную задачу.
Но в большинстве случаев нам нужно решение, которое будет простым, четким и даст нам точные значения всех главных характеристик. И данное решение будет таким.

Схема прокладки канализации

Схема прокладки канализации.

  1. Для организации канализационной системы в любой квартире или доме будет вполне достаточно трубы с диаметром в 100мм, при условии, что число сантехнических приборов в них будет в разумных пределах.
  2. Для умывальников, ванных, биде, и писсуаров подойдет канализационная труба 50мм, так как этот диаметр является достаточным для осуществления смыва в сантехнических приборах.
  3. В многоэтажных домах (при наличии 5 этажей) делают стояки диаметром 100мм.
  4. Выход на колодец, а также участки сливной системы, являющиеся общими для нескольких стояков, делают диаметром 150 мм.

Пластиковые канализационные трубы в отличие от чугунных не меняют диаметры внутреннего сечения. Из-за гладкой поверхности на них не образуются жировые отложения. Если внутри нее нет неровностей или шероховатостей и организован правильный уклон, то отложений из песка и ила тоже не будет.

Подбор нужного диаметра канализационных труб и тонкости прокладки канализации

Диаметр горизонтальной канализационной трубы не может быть больше, чем у стояка, в который сливаются ее сочные воды, так как любые сужения являются потенциальными местами засоров. Монтируются все горизонтальные соединения только при помощи косых уголков и тройников. Лишь при стыковке горизонтального участка со стояком допустимы прямые углы. Соблюдение этого правила помогает избежать проблем при прочистке канализации.

http://www.youtube.com/watch?v=TwQds5RQOmA

В обязательном порядке на всех поворотах канализации ставятся ревизии, которые представляют собой оснащенные крышками отверстия для прочистки. Исключение может быть сделано в тех случаях, если рядом расположен, к примеру, тройник для подключения умывальника, так как при необходимости функцию ревизии может выполнить он.

Ревизии устанавливаются через каждые 3 этажа в стояках многоэтажных домов. Ревизия также не будет лишней на глухих горизонтальных участках длиной больее 12 м. Канализационный стояк сверху должен быть открыт. Необходимо это для подсоса воздуха, чтобы разрежение в процессе смыва на нижних этажах всосало водяной затвор из унитаза верхнего. Без водяного затвора запахи быстро заполнят всю квартиру.
Желательным является уклон 1-2 см по вертикали на 1 м по горизонтали.
Если он будет больше, то при стоке вода будет громче шуметь и начнет сильнее заливаться, а если меньше – вода станет уходить очень медленно.

http://www.youtube.com/watch?v=nYQnWuDJg14

Пластиковые канализационные трубы, имеющие диаметр 50-200 мм отлично режутся как болгаркой, так и ножовкой. При этом срез получается без заусенцев и очень ровным. После того как отрезан нужный кусок, с трубы снимают фаску. При монтаже они нуждаются в том, чтобы им оставили место для теплового расширения.
При параллельной прокладке водопровода и канализационных труб на одном уровне расстояние между их стенками должно быть не менее 1,5 м при диаметре водопроводных до 200 мм, а при большем диаметре – не менее 3 м.
