Особенности инструментов для пайки полипропиленовых труб

Для качественного монтажа водоснабжения или отопления прежде всего нужно подобрать инструмент для пайки полипропиленовых труб. Использование для этих целей чугунных труб с применением резьбовых соединений уходит в прошлое, и на смену приходит применение полипропиленовых, которые соединяются посредством пайки. Это делают при помощи специального паяльника с насадками. Этот инструмент завоевал популярность не только у специалистов, но, являясь вполне доступным, и у домашних мастеров, привыкших все делать самостоятельно.

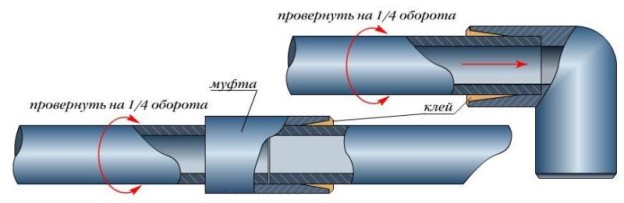

Схема холодной сварки полипропиленовых труб

Схема холодной сварки полипропиленовых труб.

Характеристики и комплектация паяльников

Паяльник для пропиленовых труб по своей конструкции и принципу действия аналогичен обыкновенному утюгу, отличается только формой и назначением.

Основные детали – это терморегулятор и мощный нагревательный элемент, а также эргономичная ручка, подставка и сменные насадки для разных диаметров труб. Терморегулятор обеспечивает поддержание определенной температуры, поскольку перегретый или недогретый полипропилен не позволит обеспечить качественное соединение в процессе пайки. Еще одно назначение терморегулятора – защита от перегрева нагревательного элемента. По своему исполнению нагревательный элемент бывает двух видов – круглый (насадки нанизываются на него) и плоский в виде подошвы утюга с отверстиями для крепления насадок. Второй вариант более популярен.

Стыковая сварка полипропиленовых труб

Стыковая сварка полипропиленовых труб.

Насадки под разные диаметры труб идут в комплекте, причем их количество может быть разным для разных наборов, здесь уже выбирать вам. При необходимости их можно купить отдельно. Насадки имеют специальное покрытие, которое предотвращает прилипание полипропилена. В некоторых наборах имеются и специальные ножницы для резки пропиленовых труб. Это необходимый инструмент для монтажа, поэтому если в вашем комплекте их нет, то нужно обязательно приобрести. Как правило, паяльник продается в удобном металлическом чемоданчике для транспортировки и хранения всех его деталей.

Этот инструмент рассчитан для работы от сети 220 вольт. Скорость прогрева зависит от мощности паяльника. Для работы с трубами диаметром от 16 до 63 мм вполне достаточно иметь паяльник мощностью 850 Ватт, а если вы собираетесь работать с диаметрами до 125 мм, то вам понадобится инструмент мощностью до 1500 Ватт. Оптимальная температура для пайки пропиленовых труб выставляется рукояткой терморегулятора на значение +260°С. При достижении этой величины терморегулятор остановит дальнейший нагрев, о чем просигнализирует лампочка на корпусе.

Как пользоваться этим инструментом?

Схема соединения ПВХ труб

Схема соединения ПВХ труб: 1 – Труба, 2 – Метка посадки муфты, 3 – Муфта, 4 – Нагреватель, 5 – токоподводящий кабель.

Первым делом мы должны подготовить отрезки пропиленовых труб и фитинги – элементы для соединения. Трубы по размерам нарезаются специальными ножницами, которые позволяют сделать ровный срез. Убедитесь, что срез получился под углом 90 градусов, а если на нем присутствуют заусеницы, удалите их наждачной бумагой. Если пропиленовые трубы армированные – зачистите их края для пайки от фольги. Пайка будет надежнее, если области соединений обезжирить.

Перед началом пайки пропиленовых труб необходимо подготовить основной инструмент – паяльник. Извлеките его из кейса, установите на нагревательный элемент насадки нужных размеров, лучше сразу несколько, чтобы не менять их на разогретом инструменте. Насадки меньшего диаметра устанавливаем ближе к краю подошвы. Поставьте паяльник на подставку и включите, установите температуру 260°С. Когда это значение будет достигнуто, световой индикатор покажет готовность инструмента к работе.

Насадки имеют 2 стороны, одна из них используется для прогрева внешней поверхности трубы, а вторая – для внутренней. Сделайте отметку маркером на трубе на расстоянии от края, равном глубине ввода трубы в фитинг, а лучше на 2 мм меньше этой величины. Эта метка позволит вам обеспечить нужный размер расплавленной части при вводе края трубы в насадку. Нагреваем трубу и фитинг одновременно на насадке подходящего диаметра, в расплавленном виде заготовки соединяем друг с другом с некоторым усилием, проворачивать при этом детали нельзя. Фиксируем соединенные элементы в неподвижном состоянии, выдерживая несколько секунд.

В результате элементы свариваются намертво, и их уже невозможно разъединить. Эти действия нужно выполнять четко, без суеты, так как технология должна быть строго выдержана во времени. Чтобы лучше ориентироваться в этом процессе, воспользуйтесь следующей таблицей.

Наружный диаметр трубы, мм 16 20 25 32 40 50 63 75 90 110
Время подогрева, сек 5 6 7 8 12 18 24 30 40 50
Перестановка, сек 4 4 4 6 6 6 8 8 8 10
Фиксация, сек 6 6 10 10 20 20 25 25 25 30
Полное остывание, мин 2 2 2 4 4 4 6 6 8 8

Охлаждение должно проходить в естественной среде, нельзя форсировать этот процесс применением принудительного охлаждения, например, водой. Очищать насадки от остатков пластмассы нужно аккуратно, используя деревянную палочку, чтобы не повредить их тефлоновое покрытие. При повреждении этого покрытия пластмасса будет прилипать так интенсивно, что работать уже будет невозможно, и придется покупать новые насадки.

В заключение перечислим весь необходимый инструмент для монтажа полипропиленовых труб:

  • паяльник для пайки пропиленовых труб;
  • специальные ножницы для их нарезки;
  • наждачная бумага или напильник;
  • любой обезжириватель;
  • рулетка;
  • маркер или карандаш;
  • перчатки, чтобы избежать ожогов.

На самом деле смонтировать систему водоснабжения или отопления собственными силами не так сложно, как может показаться на первый взгляд. И если вам нравится все делать своими руками, то это мероприятие обречено на успех.
