Сантехнические работы по разводке

Чтобы грамотно осуществить такой вид работ, как разводка сантехники своими руками, необходимо вооружиться запасом знаний, а остальное не составит труда для умелых рук.

Разводка сантехники в квартире является достаточно ответственным этапом. Если Вы не уверены в своих силах, лучше вызвать опытных сантехников.

Разводка сантехники в квартире является достаточно ответственным этапом. Если Вы не уверены в своих силах, лучше вызвать опытных сантехников.

Для того чтобы впоследствии не пожинать плоды неправильного устройства водопровода, необходимо отнестись к поставленной задаче внимательно, все действия выполнять с особой аккуратностью, а при возникновении вопросов лучше обращаться за помощью к профессиональным сантехникам.

Иначе в самый неподходящий момент может случиться неприятность, которая, например, будет состоять в протечке воды (горячей либо холодной). И это еще не самое страшное, что может огорчить вас.

Сантехническая разводка: советы по самостоятельному выполнению

Перед началом работ лучше составить схему разводки труб.

Перед началом работ лучше составить схему разводки труб.

При тщательно выполненном планировании разводки сантехники успех вам гарантирован. В его процессе продумывают все нюансы, касающиеся как выбора труб, так и составления схемы расположения с обязательным указанием размера каждого отрезка трубы, а также используемого соединения.

Самым идеальным вариантом схемы будет вариант, в котором пронумерованы все составные части системы, желательно сделать это в том же порядке, в каком будет происходить ее сборка.

Итак, первое, что необходимо выбрать, это трубы. Их выбор будет зависеть от многих факторов. Но основным, конечно, является требуемое качество изделия и финансовые возможности.

Специалисты советуют использование полипропиленовых труб. К их положительным качествам можно отнести долговечность, высокую прочность, доступную стоимость, и главное (если разводка осуществляется своими руками) – достаточно простой монтаж. Выполнить монтаж полипропиленовых труб своими руками под силу даже начинающему сантехнику.

Схема будущего водопровода разрабатывается еще на стадии ремонта.

Существует два основных варианта разводки сантехники. Оба они могут быть выполнены самостоятельно, своими руками. Первый вариант – коллекторная схема разводки сантехники. Второй – тройниковая. Конечно, существует и ряд других вариантов разводки водопровода, например сочетание элементов вышеназванных схем.

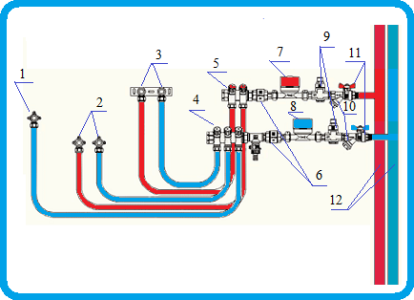

Коллекторная разводка труб : Водорозетка стиральной машины     2. Водорозетки смесителя раковины     3. Водорозетки на планке смесителя ванной     4. Коллектор холодной воды     5. Коллектор горячей воды     6. Обратные клапана     7. Счётчик горячей воды     8. Счётчик холодной воды     9. Редуктора давления     10. Фильтры грубой очистки     11. Отсечные краны     12. Стояки горячей и холодной воды

Коллекторная разводка труб :1. Водорозетка стиральной машины 2. Водорозетки смесителя раковины 3. Водорозетки на планке смесителя ванной 4. Коллектор холодной воды 5. Коллектор горячей воды 6. Обратные клапана 7. Счётчик горячей воды 8. Счётчик холодной воды 9. Редуктора давления 10. Фильтры грубой очистки 11. Отсечные краны 12. Стояки горячей и холодной воды

Что касается коллекторного варианта, то он на порядок практичнее в процессе эксплуатации. Минусом в этом случае является стоимость такого вида водопровода. Такая разводка обойдется вам дороже, чем тройниковая схема.

1. Водорозетка для подключения стиральной машины     2. Водорозетки смесителя раковины     3. Водорозетки на планке смесителя ванной     4. Уголки     5. Тройники     6. Обратные клапана     7. Счётчик горячей воды     8. Счётчик холодной воды     9. Редуктора давления     10. Фильтры грубой очистки     11. Отсечные краны     12. Стояки горячей и холодной воды

Тройниковая разводка труб : 1. Водорозетка для подключения стиральной машины 2. Водорозетки смесителя раковины 3. Водорозетки на планке смесителя ванной 4. Уголки 5. Тройники 6. Обратные клапана 7. Счётчик горячей воды 8. Счётчик холодной воды 9. Редуктора давления 10. Фильтры грубой очистки 11. Отсечные краны 12. Стояки горячей и холодной воды

Связано это с необходимостью большого количества труб, подключение которых осуществляется непосредственно к каждому прибору сантехнику отдельно. Выполняется такой монтаж в целях наиболее равномерного распределения воды в точках забора (сантехнических приборах).

Количество соединений в такой схеме минимально, монтаж достаточно простой, но если цена вас не устраивает, то остановите свой выбор на тройниковом варианте.

Используя тройниковую схему разводки, не забудьте о том, что для удобства последующей эксплуатации на каждом ответвлении устанавливается запорный кран.

Выполнив такой монтаж, в случае, когда какое-нибудь оборудование выйдет из строя, вам не придется отключать водоснабжение всей системы разводки. А для возможности отключения одновременно всей сантехнической системы запорный кран устанавливается в самом ее начале.

Необходимый инструмент

  • паяльник;
  • плоскогубцы;
  • ножик;
  • пилка по металлу.

После того как схема со всеми подробностями выполнена, можно переходить к непосредственному выполнению монтажа. Для этого выполняется нарезка труб, необходимых по размеру, и проводятся подготовительные работы по осуществлению спайки. Не забудьте выполнить нумерацию каждого отрезка трубы в соответствии со схемой, иначе вы легко можете запутаться.

Для спайки полипропиленовых труб используется специальное оборудование.

Для спайки полипропиленовых труб используется специальное оборудование.

Процесс спайки полипропиленовых труб осуществляется с использованием специального оборудования. Для одноразового использования его можно взять в аренду, но если есть такая необходимость, можно приобрести его в собственное пользование. Для качественного соединения полипропиленовых труб используются фитинги.

О том, как производить спайку труб, можно прочитать в инструкции к используемому оборудованию, но кроме рекомендаций по применению прибора необходимо соблюдать и советы от поставщика труб. При четком следовании правилам сбоев в работе системы не случится.

После соединения всей разводки можно подключать сантехнические приборы, используя гибкие шланги и рукава.

Дальнейшие действия подразумевают проверку положения всех имеющихся запорных кранов – необходимо, чтобы они находились в положении «закрыто». После чего можно включить водоснабжение и осуществить проверку каждой ветки отдельно.

Технологический порядок работ по осуществлению разводки сантехники своими руками

На первом этапе выполнения разводки водопроводных труб, предназначенных для горячего и холодного водоснабжения, осуществляют установку вентиля либо шарового крана.

  1. Профессионалы рекомендуют использовать кран, рабочее давление которого доходит до 60 атм, а рабочий температурный режим выдерживает показатель до +150 градусов. Необходимость такого вентиля обусловлена возможностью перекрытия системы при возникновении аварии (либо протечки).
  2. Второй этап работ подразумевает установку фильтра грубой очистки (при не очень хорошем качестве воды).
  3. Следующий, третий этап включает в себя монтаж счетчиков для горячей и холодной воды. Их использование поможет вам значительно сократить расходы по оплате воды.
  4. Далее можно переходить к установке редуктора давления. Если давление в водопроводной системе выше предельных значений подключенных к ней сантехнических приборов, редуктор должен быть установлен обязательно.

И на заключительном этапе выполняем монтаж коллектора. В его задачу входит, как уже отмечалось выше, распределение воды равномерно между всем имеющимся оборудованием.
