Инструкция по укладке дренажной трубы

Иногда нет выбора, и приходится ставить дачный домик или теплицу на влажном, сыром участке. Предварительно его надо осушить.

Укладка дренажных труб – работа кропотливая; ее объем большой, но грамотному, умелому хозяину вполне под силу выполнить ее своими руками.

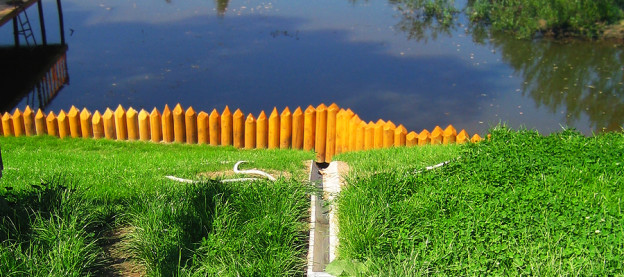

Пример дренажа

Вся дренажная система участка должна находиться под уклоном.

Важно заранее продумать весь ход земляных работ, подобрать необходимый инвентарь, изучить правила укладки дренажа. Определенные сложности могут возникнуть, если имеются воды, скопившиеся в грунте, глубоко от поверхности. Они могут заранее помешать монтажным работам; придется проводить откачку с помощью ручного насоса. Оставлять без внимания подпочвенные воды нельзя: без дренажа будет значительно разрушен верхний слой почвы.

Читайте также:

Правильная технология сварки труб.

Особенности монтажа систем водоснабжения.

О монтаже труб читайте здесь.

Предварительная работа, направленная на выбор соответствующей дренажной системы

Пример укладки поверхностного дренажа

Оставлять без внимания подпочвенные воды нельзя: без дренажа будет значительно разрушен верхний слой почвы.

Приняв решение проводить укладку дренажной трубы своими руками, хозяин должен хорошо разбираться в разновидностях системы осушки, изучить весь технологический процесс для каждой из них.

Основательную защиту фундамента дачного домика или теплицы от воды и влаги обеспечат глубинные системы. Применив для отведения сеть труб, можно не опасаться подтопления погреба или подвального помещения. Такие системы, расположенные в саду, сохранят плодово-ягодные деревья, в частности, их корневую систему, от загнивания.

На дачном участке нужно решить задачу установления водоотвода с целью вывести всю воду с участка за его пределы. Это под силу поверхностным дренажным системам.

Кольцевой дренаж – лучший способ водоотведения вокруг дома

Кольцевой дренаж

Дренажные трубы кольцевого дренажа монтируются на расстоянии от 5 до 8 метров от здания.

Этот вид дренажа можно осуществить своими руками, без помощи специалистов, если заранее составить схему его укладки. Дренаж представляет собой замкнутую цепь, при этом понижение уровня воды происходит за счет всей системы осушки.

Характерен внешний вид этой системы дренирования – разветвленная сеть в виде корней дерева.

Если вода лишь слегка подтопляет участок или ее мало, то лучше применять пластовый дренаж. При этом работы ведутся без укладки труб; достаточно создать лишь два слоя: один из гравия, а второй – песчаный. Вместе они образуют пласт, хорошо пропускающий воду. Траншея должна иметь соответствующий уклон, на 1 м ее длины около 3 см.

Список материалов, необходимых для укладки дренажа

Перед началом процесса осушки необходимо заготовить следующие материалы:

  • Песок и щебень

    Песок и щебень отлично способствует оттоку воды с поверхности территории, а дренажная труба быстро собирает и направляет воду в накопительный колодец.

    щебень. Для работы подойдет лишь крупная или средняя фракция. По своим качествам он является отличным материалом: через него не проникает грязь и крупные части грунта. Щебень заменяется при необходимости гравием, удобно использовать частицы гравия от 20-40 мм;

  • песок. Он берется с берега рек, должен быть крупным, используется при монтаже лотков. Достоинство песка состоит в том, что он сохраняет свою форму при резких колебаниях температур.

До начала работы по созданию водовода необходимо заготовить лотки. Лоток может быть бетонным или пластмассовым. Его основное назначение – предотвратить осыпание грунта в траншее.

При транспортировке воды может произойти загрязнение проводящих путей, потому необходимо ставить улавливатели песка для фильтрации мусора и грязи. Верхняя часть траншеи закрывается специальными пластиковыми решетчатыми плитами для фильтрации мусора.

Материалы и инструменты для создания глубинной дренажной системы

Чтобы произвести укладку дренажа своими руками, применяя глубинную систему, нужно заранее подготовить необходимые материалы:

Дренажные насосы

Дренажные насосы бывают двух типов: поверхностные, которые применяются в бассейнах, и погружные. Применение их предусмотрено в системах канализации. Они также используются для очистки резервуаров достаточно большой глубины в качестве водоотводода.

  • дренажные трубы. Берутся два варианта труб: полимерные или простые для канализации. В случае выбора канализационных необходимы высверленные отверстия для прохода воды. Асбестоцементные трубы, диаметр 50-80 мм, также пригодны для монтажа;
  • мелкоперфорированный материал – геотекстиль. Его основное предназначение – не допустить после укладки дренажной трубы ее загрязнение грунтом. Используются два вида геотекстиля: флизелин, дорнит. Их достоинства – прочность, хорошая фильтрующая способность;
  • соединение дренажных труб осуществляется при помощи соединительных муфт. Их заготавливают заранее в необходимом количестве;
  • если предусмотрена кольцевая система укладки дренажной трубы, то готовят крестовины и тройники-фитинги. Размеры тройников: 110/110/110°; 110/63/110°;
  • для последующей чистки системы водоотвода устанавливают смотровые колодцы;
  • предусматривается коллекторный колодец для сбора всей воды;
  • на участках, где возникают трудности с размещением трубы, чтобы вода сама продвигалась по ней, устанавливается дренажный насос.

Также для работы нужны следующие инструменты:

  • штыковая лопата;
  • совковая лопата;
  • кирка;
  • тачка для перевозки щебня и песка.

Монтаж линейной дренажной системы

Схема линейного дренажа

Линейный дренаж является одним из типов поверхностного дренажа. Устройство линейного водоотвода не требует серьезной подготовки поверхности, достаточно выполнить плоские уклоны с двух сторон от линии водостока

Цель укладки такого вида дренажа – сбор и транспортировка воды по канавам к коллектору. При сооружении канав, для лучшего их наполнения дождевой водой, обе стороны делают наклонными, угол наклона равен 30°.

При укладке дренажа в открытой системе канавы сооружаются таким образом, чтобы весь уклон направить к месту сбора всей воды. Работы несложные. Но срок службы такой системы кратковременный: стенки канавы легко подвергаются разрушению. Чтобы избежать подобных трудностей при укладке дренажной трубы своими руками, можно изменить технологический процесс.

Вырыть траншею и заполнить ее щебнем двух видов: крупным и мелким. Наверх траншеи наносится дерновое покрытие, и она выглядит аккуратно.

Лотки с решетками, помещенные в вырытые траншеи, обеспечивают надежную работу всей системы. Это лучший вариант в линейной системе.

Монтаж дренажной траншеи

Последовательная схема укладки дренажных труб

Дренаж включает в себя систему труб, которые расположены либо вокруг, либо вдоль строения. В стенках этих труб находятся отверстия от 1,5 до 5 мм.

Прежде чем уложить дренаж, необходимо вырыть траншею. В нее засыпается речной песок слоем 10-15 см. Верх песчаного слоя покрывается следующим слоем, из гравия мелкого. Затем на этот слой укладывается труба для дренажа. Она покрывается слоем крупного гравия, затем укладывается слой геотекстиля внахлест и сверху слой крупного песка. Траншея наполовину засыпана этими слоями, вторая половина заполняется почвосмесью с преобладанием в ее составе глины, верх покрывается хорошим черноземом. Учитывается уровень залегания грунтовых вод, от него зависит глубина укладки дренажных труб.

Дренажные трубы соединяются при помощи фитингов – тройников. Их предварительно помещают в двухслойный нетканый материал, чтобы защитить от проникновения песка. Концы труб также оборачиваются слоем геотекстиля и тщательно укрепляются проволокой.

Дренажная система, созданная на дачном участке своими руками, определит уютный микроклимат, предотвратит сырость, разрушение фундамента построек, подтопление погребов и подвалов.
