Устройство и ремонт шарового смесителя

Шаровые смесители появились не так давно на рынке сантехники, но уже завоевали популярность благодаря удобному использованию. Такие краны редко протекают, что обеспечивает экономию воды. Однако у пользователей возникает вопрос о том, как разобрать шаровый смеситель, для того чтобы можно было самостоятельно починить его.

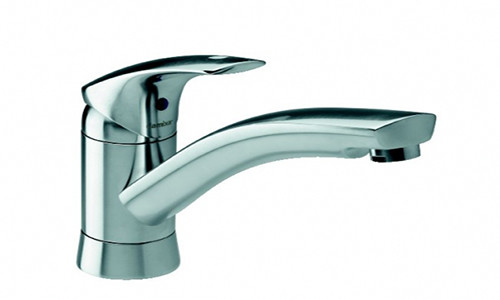

Шаровый смеситель можно починить самостоятельно, не прибегая к услугам специалистов.

Шаровый смеситель можно починить самостоятельно, не прибегая к услугам специалистов.

Принцип действия такого изделия, как однорычажный шаровый кран, основан на одной регулировочной ручке, которая закреплена под накладкой при помощи одного винта. Это говорит о том, что разборка не потребует некоторых особенных приспособлений. Несмотря на более совершенную конструкцию шаровые смесители также подвержены различным поломкам, особенно под воздействием жесткой воды, что в дальнейшем приводит к тому, что требуется разбор крана.

В большинстве случаев деформируется запорный механизм. Поэтому чаще всего при ремонте необходимо менять рычаг и поворотную головку на кране.

В случае утечки воды необходимо знать, как разобрать шаровый кран и починить конструкцию.

Любой водопроводный однорычажный смеситель имеет в середине картридж, который бывает шаровой или керамический.

Устройство шаровых кранов

Устройство шарового смесителя.

Устройство шарового смесителя.

Шаровыми называют смесители из-за регулирующей головки конструкции, которая изготовлена из нержавеющей стали. Шар в середине полый, с отверстиями и штырьком, отполированный до блеска, он расположен в корпусе крана. Горячая и холодная вода подается по латунным трубкам и по гибкой подводке. На штыре крепится ручка, за счет которой обеспечивается вращение шара. Герметичности картриджа отверстия достигается за счет наличия прокладок. Для предотвращения возможных ожогов картриджи таких кранов оснащены кольцом, ограничивающим угол поворота рукоятки в сторону горячей воды.

Керамический картридж состоит из двух пластин из металлокерамики, плотно притертых друг к другу, которые тщательно отшлифованы при помощи ультразвука. Такая обработка поверхностей между пластинами не позволяет каплям воды просочиться. Если положить шайбы разобранного картриджа друг на друга, то они должны притягиваться как намагниченные. Такой простой способ позволяет определить качество картриджа. Какие-либо дополнительные уплотнители в однорычажном механизме смесителя не предусмотрены. За счет отсутствия прокладок и точного соответствия деталей стираться в шаровых смесителях нечему.

Если при разборке крана вы обнаружили, что картридж имеет керамические пластины, то требуется просто заменить сердцевину крана.

Ремонтируем шаровый кран

Если шаровый однорычажный смеситель вышел из строя, то прежде чем задуматься о покупке нового, можно попробовать его починить самостоятельно, тем более что такое дело, как разобрать кухонный смеситель, не требует особенных знаний.

Устройство шарового крана.

Устройство шарового крана.

Для проведения работ понадобится:

  • шестигранный ключ;
  • плоская отвертка;
  • плоскогубцы;
  • молоток средних размеров.

Перед тем как разобрать смеситель, необходимо отключить центральное водоснабжение в квартире или доме.

Процесс разборки крана

Начинаем разбирать кран, последовательно выполняя все действия:

Снимаем ручку смесителя следующим образом:

  • закрываем запорные клапаны;
  • ослабляем винт, на котором держится ручка, с помощью шестигранного ключа;
  • снимаем ручку крана.

Затем слегка нажимаем на выемку резьбового кольца отверткой и аккуратно поворачиваем кольцо против часовой стрелки, при этом следим, чтобы шаровый смеситель не провернулся полностью и не повредились водопроводные шланги под смесителем.

Аккуратно удаляем с помощью плоскогубцев хром-купол так, чтобы не повредить четырехзубчатое кольцо, расположенное прямо под куполом, которое обычно снимается вместе с куполом. Затяжка этой резьбы регулирует протекание крана, поэтому положение данного колеса можно корректировать в направлении вверх или вниз. Пластиковое кольцо рекомендуется открутить с хромированного купола, для того чтобы убедиться, что резьбовое соединение не покрыто загрязнениями и свободно вращается.

Вынимаем пластиковую деталь в форме щита, состоящую из двух частей черного и белого цветов.

Черная часть – это уплотнитель. Обычно после длительной эксплуатации нарушается его коническая форма или присутствует ржавый налет, вследствие чего кран пропускает воду. Чаще всего для ремонта смесителя достаточно удалить все загрязнения, но если причина не в уплотнителе, то разбираем кран дальше.

Извлекаем шар из крана одним движением вверх. У шара есть ограничивающее отверстие, задающее диапазон поворота механизма. Внимательно осмотрите шаровой стоппер на предмет загрязнений, чистоты поверхности и скола покрытия. Если покрытие повреждено, то шар, скорее всего, нужно заменить.

При установке нового шара обратите внимание на то, чтобы вырез, идущий по правой стороне детали, попадал на выступ вблизи верхней части крана. Затем вставляем щит, который помещается в слот стороны крана пластиковым предохранителем.

Ремонт шарового смесителя и порядок его сборки.

Ремонт шарового смесителя и порядок его сборки.

Под черным уплотнением находятся пружины, которые на момент разборки должны быть работоспособны. Если они не выполняют свою функцию, то их нужно заменить. Для этого аккуратно удаляем их плоской отверткой. Поскольку новые пружины намного длиннее и сильнее, чем старые, при их установке лучше всего использовать несколько утконосов и подтянуть щит вниз до сжатия пружин. Затем нужно установить хром-купол и кольцо, после чего их подтянуть плоскогубцами. Чем больше затянуто кольцо, тем тяжелее будет смеситель включаться.

При замене уплотнителей необходимо пользоваться силиконовой смазкой, которая продлит их срок эксплуатации. Она не смывается водой, и небольшое количество смазки улучшит ход трущихся частей крана.

Для того чтобы собрать, кран все действия проводятся в обратном порядке. Прежде чем собрать кран, необходимо смазать все уплотнения силиконовой смазкой для сантехнических деталей. На этом ремонт закончен. Теперь остается только включить водоснабжение и проверить наличие утечек.

Очень часто обнаруживается протечка около основания крана или в его верхней части. Для того чтобы это исправить, нужно после удаления шара поднять носик у основания и потянуть вверх.

Вращающийся носик шарового смесителя уплотняют два О-кольца, именно эти прокладки имеют тенденцию к образованию протечки с течением времени. Эти кольца необходимо удалить очень аккуратно при помощи небольшой плоской отвертки. После замены колец и перед тем, как ставить заново шаровой кран, необходимо наложить немного силиконовой смазки на эти уплотнительные кольца, чтобы уменьшить износ уплотнений.

Следует заметить, что на рынке сантехники представлены шаровые краны различных модификаций, поэтому способы их разборки могут несколько отличаться. При установке шарового смесителя и последующем ремонте каждое резьбовое соединение уплотняется лентой из фторопласта или специальной ниткой в кассете.
